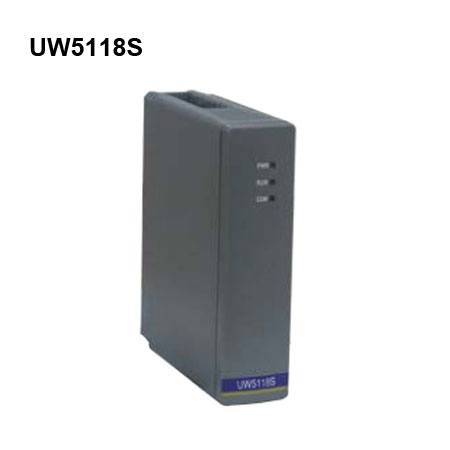

Modul Pengawal Keselamatan SIL 2

Ciri-ciri Modul Pengawal Keselamatan SIL 2:

Direka dengan seni bina 1oo1D, ia mempunyai dua cip pemproses berprestasi tinggi khusus keselamatan terbina dalam dengan kualiti gred tentera, yang masing-masing melaksanakan kawalan keselamatan dan fungsi pemprosesan komunikasi;

Menyediakan diagnosis kerosakan masa nyata yang lengkap, termasuk voltan lampau kuasa input, pemantauan, diagnosis dan perlindungan lebihan voltan dan arus lebih, diagnosis kendiri dalaman unit CPU kawalan dan diagnosis tambahan bagi unit CPU komunikasi. Panel modul menyediakan diagnosis diri yang kaya dan petunjuk maklumat status operasi;

Unit CPU kawalan bertanggungjawab untuk fungsi kawalan masa nyata teras dan mempunyai fungsi diagnosis kendiri, termasuk daftar dalaman, RAM, ruang program, pembilang program dan tindanan, pemprosesan sampukan, jam dan komunikasi, dsb. Ia mengawal cip pengawas tetingkap perkakasan dengan pangkalan masa bebas yang dikonfigurasikan secara luaran kepada CPU. , memantau status operasi CPU secara berkala dan menyediakan diagnosis kesalahan dan fungsi set semula;

Unit CPU komunikasi bertanggungjawab untuk pertukaran maklumat antara modul kawalan dan stesen pemantauan pengaturcaraan, dan pada masa yang sama menyedari pemantauan dan diagnosis unit CPU kawalan, termasuk status kerja CPU kawalan, tindak balas masa, operasi aplikasi pelaksanaan, dsb.;

Menyediakan 3 mod kerja biasa: keadaan berjalan, keadaan pengaturcaraan berjalan dan keadaan pengaturcaraan, dan 3 mod kerja khas: keadaan permulaan, keadaan selamat gagal dan keadaan selamat akhir;

Pengawal rangkaian 1Mbps CNet dwi-saluran bersepadu dan antara muka pemacu, konfigurasi dua lewah, menggunakan protokol lapisan komunikasi keselamatan rangkaian kawalan CNetSafety, dengan mengambil kira keselamatan dan ketersediaan;

Pengawal rangkaian 100Mbps SNet dwi-saluran bersepadu dan antara muka pemacu, konfigurasi dwi redundan, dan penggunaan protokol komunikasi Ethernet masa nyata keselamatan berfungsi SNetSafety untuk memastikan masa nyata, keselamatan dan ketersediaan rangkaian sistem;

Menyokong konfigurasi dwi redundansi, yang boleh merealisasikan pensuisan redundansi selepas diagnosis kerosakan dan meningkatkan ketersediaan sistem.

Parameter Teknikal Modul Pengawal Keselamatan SIL 2:
